4 реверсивных стана для прокатки высоких и узких полос

Станы высокой узкополосной прокатки ГРМ-С 4 реверсивные производства завода «Прокатный стан ГРМ» предназначены дляпрецизионная прокатка узких полос шириной менее 140 мм.. Стан, оснащенный реверсивной структурой прокатки, ПЛК, сенсорным экраном и системой сервоуправления, обеспечивает многопроходную прокатку полосовых материалов с превосходной точностью толщины, плоскостностью полосы и качеством кромки. Это идеальное решение для дорогостоящих применений, требующих как точности, так и гибкости производства.

Отправить запрос

Описание продукта

Одноклетевые реверсивные станы GRM подходят для прецизионной прокатки различных материалов, включая кремниевую сталь, нержавеющую сталь, алюминиевые и титановые сплавы. Режим реверсивной прокатки позволяет гибко планировать проходы в зависимости от свойств материала и целевой толщины.

Благодаря компактной компоновке и высокому соотношению цена-качество стан особенно подходит для мелко- и среднесерийного производства, исследований и разработок, а также обработки продукции различных спецификаций.

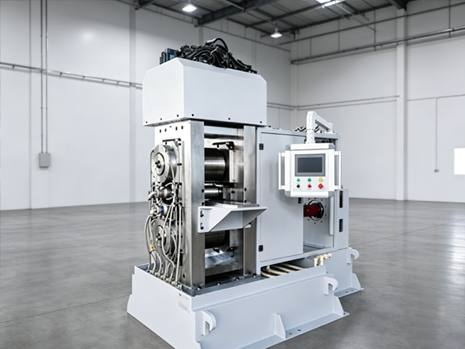

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Применимые материалы

Полосы из серебра и серебряных сплавов

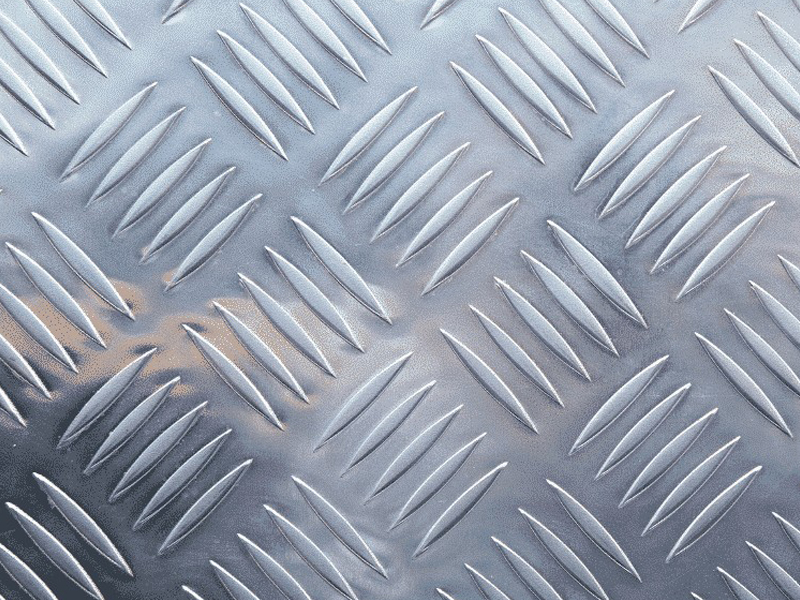

Полосы из алюминиевого сплава

Плакированные ленты на основе алюминия

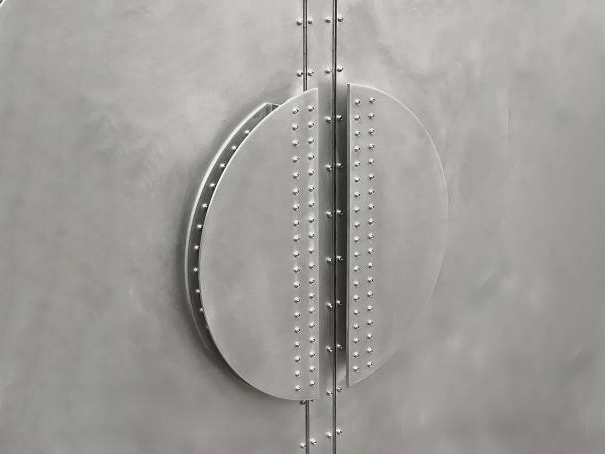

Полосы из нержавеющей стали

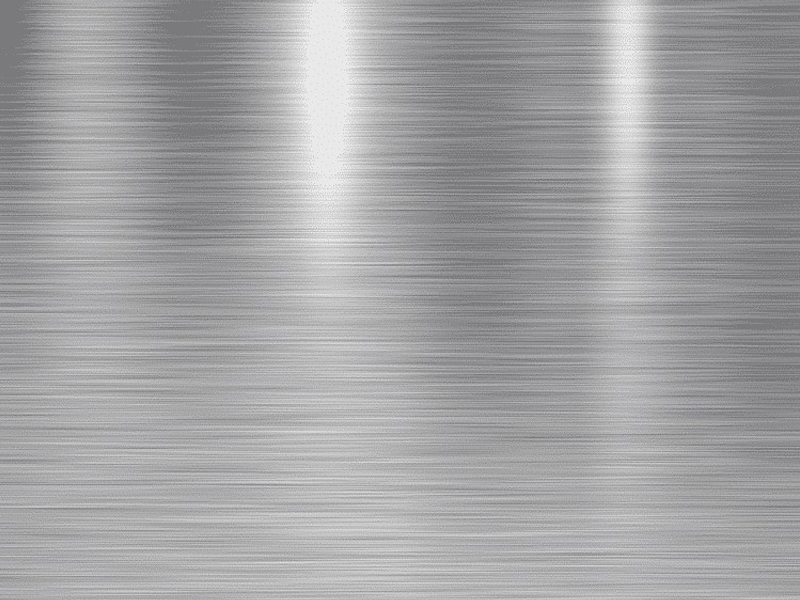

Полосы из кремниевой стали

Титановый сплав и ленты с титановым покрытием

Конфигурация

Одна приемная площадка со стороны входа и выхода

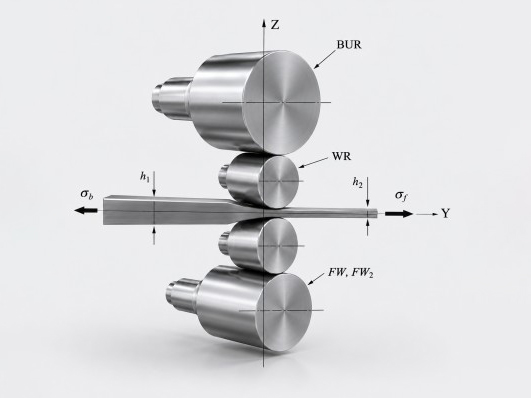

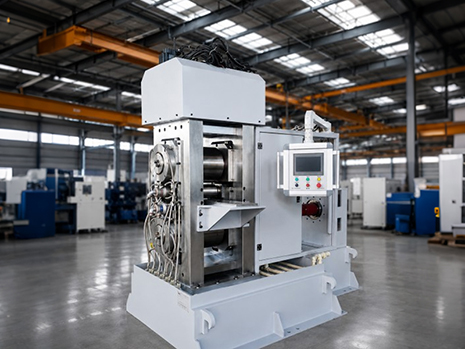

Основной агрегат четырехвалкового реверсивного прокатного стана

Верхние и нижние валки с независимым приводом для асинхронной прокатки.

Интегрированная система управления ПЛК + ЧМИ + сервопривод

Silver alloy and titanium strip rolling on narrow strip mill

Технические данные

Тип стойки	4-валковый реверсивный стан с одной клетью
Входная толщина	0,5 – 10 мм
Выходная толщина	0,2 – 0,8 мм
Ширина полосы	100 – 140 мм
Допуск по толщине	±0,015 мм
Смазка подшипников	Автоматическая смазка маслом замкнутого контура
Диаметр опорного рулона	Φ300 × 200 мм
Диаметр рабочего валка	Φ120 × 200 мм
Расчетная скорость	0 – 0,4 м/с
Сила качения	≥ 80 Тл

Преимущества

Реверсивная подвижная конструкция

Гибкий контроль проходов для различных материалов и диапазонов толщины.

Высокоточное управление

4 реверсивных стана для прокатки высоких узких полос оснащены полным сервоприводом и системой управления ПЛК, что обеспечивает точность толщины до ±0,015 мм.

Компактная конструкция клети мельницы

Компоновка одного стенда с небольшой занимаемой площадью идеально подходит для мелко- и среднесерийного производства с разнообразными спецификациями продукции.

Параметры

Электромагнитная система нагрева валков (150–250°С)

Позволяет переключаться между режимами холодной и теплой прокатки.

Структура преобразования «4-хай» в «2-хай»

Зарезервировано для будущего расширения процесса и применения в горячей прокатке.

Часто задаваемые вопросы

В1: Какова максимальная ширина полосы?

GRM: Максимальная ширина полосы составляет 140 мм, предназначена для прецизионной прокатки узких полос.

В2: Может ли стан обрабатывать нержавеющую и кремниевую сталь?

ГРМ: Да. Наши 4 реверсивных стана для прокатки высоких и узких полос особенно подходят для труднопрокатываемых материалов, таких как нержавеющая сталь и кремнистая сталь.

В3: Может ли стан работать с линиями отжига или травления?

ГРМ: Да. GRM может предоставить комплексные решения, включая линии отжига, системы травления и оборудование для обработки рулонов.

GRM специализируется на прецизионных решениях для прокатки узких полос, обеспечивая оборудование высокой точности, надежности и экономической эффективности. Помимо одноклетевых реверсивных станов мы также предлагаем компактные многоклетевые прокатные станы, линии непрерывной прокатки и индивидуальные системы обработки металла.
Свяжитесь с нами сегодня, чтобы получить индивидуальное решение по прокатке с учетом ваших требований к материалам и производству.
