Непрерывно транспонированная проводниковая линия CTC

Линия непрерывно транспонированных проводников CTC для прокатного стана GRM отличается стабильной работой и высокой точностью, поддерживает регулировку скорости и индивидуальные конфигурации и широко применяется для производства прецизионной проволоки в трансформаторах, транспортных средствах на новой энергии, бытовой технике, в медицинской и аэрокосмической электротехнике. Связаться с нами!

Отправить запрос

Описание продукта

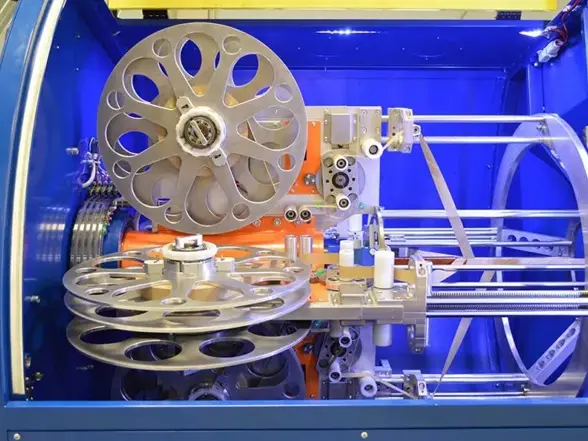

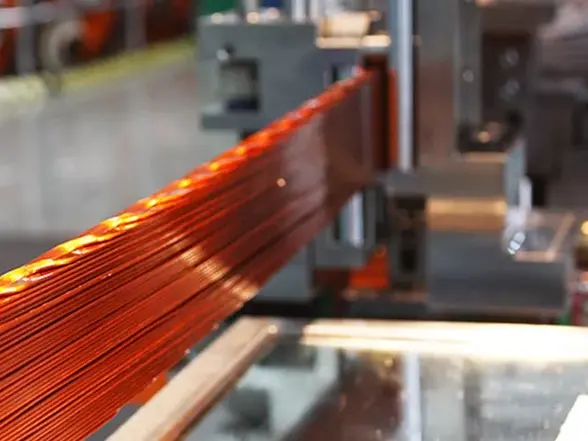

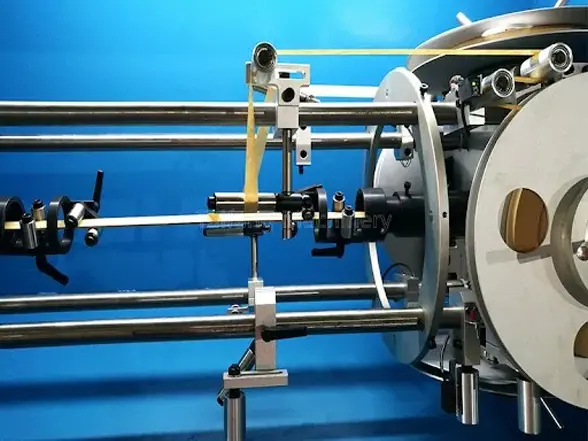

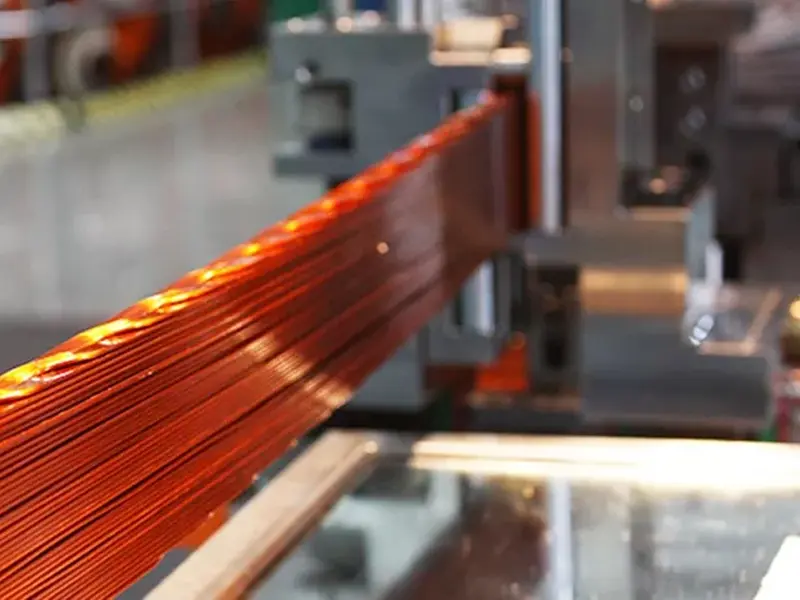

Линия непрерывно транспонированных проводников CTC прокатного завода GRM непрерывно перемещает от 5 до 47 жил путем покрытия холоднодеформированных бескислородных плоских медных проводов изолирующим лаком и обертывания их изоляционной бумагой и другими изоляционными материалами. Затем проводники скручиваются в компактный и аккуратно уложенный пучок проводов прямоугольного сечения.

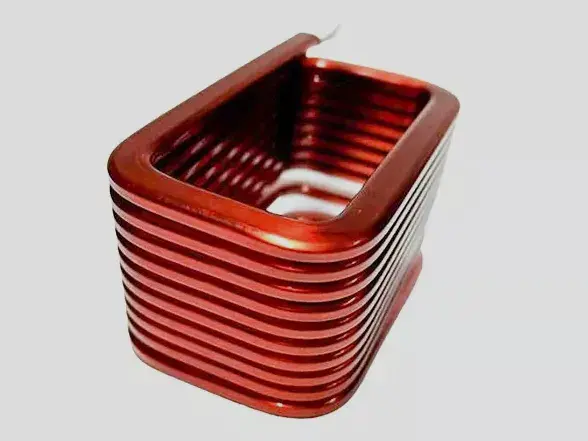

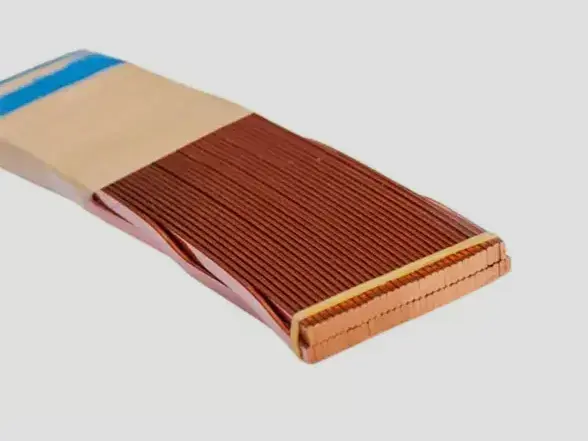

CTC Continuously Transposed Conductor Line

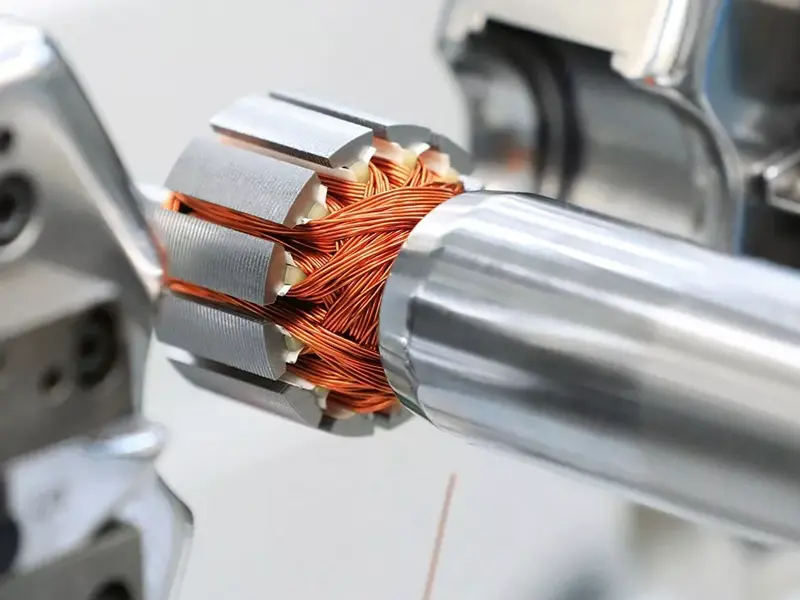

CTC Continuously Transposed Conductor Line for EV components

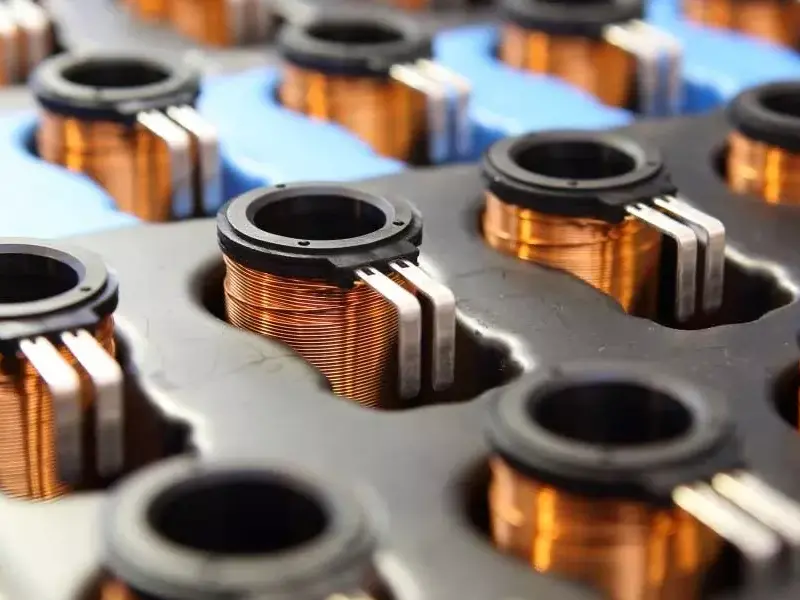

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Области применения

1. обмотки трансформатора

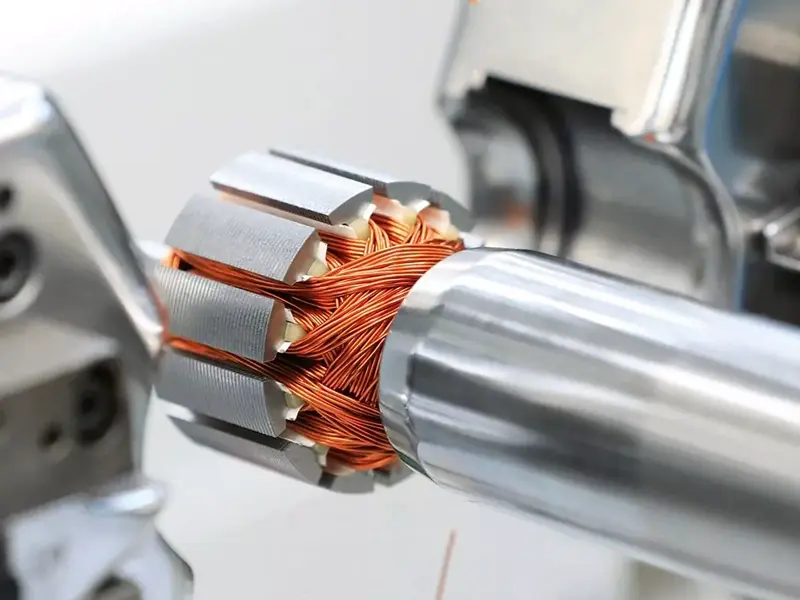

2. Компоненты электромобиля

3. Бытовая техника

4. Медицинские изделия

5. Аэрокосмические электрические сборки

Основной процесс

Отдача → Параллельное ведение → Точная транспозиция → Изоляционная упаковка (дополнительно) → Приемник

Технические характеристики

Параметры одного проводника	Мин	Макс
Толщина	1,15 мм	3,15 мм
Ширина	3,0 мм	12,5 мм
Соотношение ширины/толщины	3:1	8:1
Толщина эмали	0,08 мм	0,18 мм

Параметры проводника CTC	Мин	Макс
Скорость производства	1 м/мин	15 м/мин
Количество проводников	5 (нечетное)	47 (нечетное)
Высота (мм)	5.0	80.0
Ширина (мм)	6.0	26.0
Шаг транспозиции (мм)	20	280
Соотношение высоты/ширины	1:3	8:1
Скорость транспозиции	столбец = «2»	150 раз/мин

Ключевые особенности

1. Прецизионная система транспозиции для стабильного выравнивания проводников.

2. Линия непрерывно транспонированных проводников CTC может быть совместима с плоскими медными проводниками с эмалированным покрытием.

3. Дополнительный блок упаковки изоляционной бумагой.

4. Сервоуправляемая система натяжения и намотки.

Технические преимущества

Производство ГРМ оснащено онлайн-системами нанесения покрытий и контроля, способными обрабатывать специальные магнитопроводы с многослойными эмалевыми покрытиями. Обработка нового покрытия на одном и том же предприятии улучшает характеристики электрического сопротивления и качество поверхности проводника. Непрерывный онлайн-мониторинг дополнительно обеспечивает постоянство размеров и долгосрочную стабильность работы.

Часто задаваемые вопросы

1. Что такое проводник КТК?

CTC (непрерывно транспонированный проводник) представляет собой прямоугольный пучок проводников, изготовленный путем непрерывного перестановки нескольких изолированных плоских проводников для уменьшения потерь на вихревые токи в трансформаторах.

2. Какие материалы может обрабатывать линия?

Линия в основном предназначена для плоских проводников из бескислородной меди с эмалированным покрытием и родственных магнитных проводов.

3. Можно ли настроить машину?

Да. GRM предоставляет индивидуальные конфигурации в соответствии с размерами проводников, скоростью производства, структурой изоляции и компоновкой предприятия.

Готовы модернизировать свое производство магнитной проволоки?

Свяжитесь с GRM для получения индивидуальных решений по производству проводников CTC, предназначенных для точной обработки плоской проволоки, применения в трансформаторах и передового производства магнитной проволоки.
