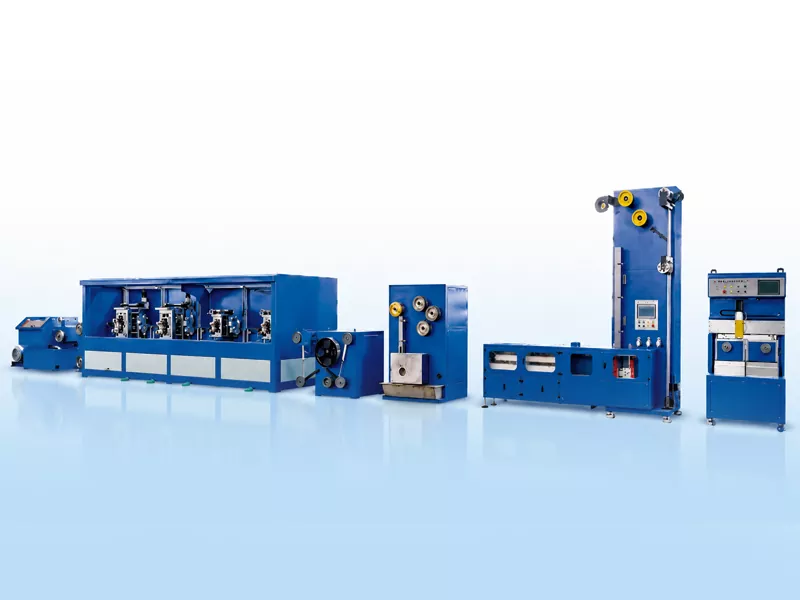

Линия по производству ленточных шин для фотоэлектрических систем

Линия по производству ленточных шин для фотоэлектрических систем GRM предназначена для непрерывной переработки круглого провода из бескислородной меди TU1 в высокоточную плоскую проводящую ленту с луженым покрытием. Линия подходит для производства фотоэлектрических соединительных лент, шинных лент и отражающих шинных лент.
Полная линия включает в себя волочение проволоки, прецизионную прокатку, непрерывный отжиг, обработку флюсом, горячее лужение и автоматическую намотку. Это помогает производителям фотоэлектрических лент контролировать точность ширины и толщины, качество луженого покрытия, прямолинейность ленты и последовательность намотки.
Линия по производству шинной ленты GRM имеет длину около 26 м и ширину 3 м, общий вес линии около 14 тонн. Расчетная скорость может достигать 150 м/мин в зависимости от размера медной проволоки, размеров готовой ленты, скорости лужения и метода намотки. В типичных условиях производства ежемесячная производительность может достигать примерно 60-80 тонн.

Отправить запрос

Описание продукта

От медного провода до готовой ленты сборной шины

Линия по производству ленточных шин для фотоэлектрических систем в качестве сырья в основном использует медную проволоку. Проволоку сначала вытягивают до необходимого диаметра для прокатки, а затем формуют в плоскую ленту посредством прецизионной многоклетьевой прокатки. После прокатки медная полоса проходит непрерывный отжиг для корректировки ее механических свойств с последующей обработкой флюсом и нанесением горячего олова. Наконец, готовая лента наматывается автоматической системой намотки на катушки или блинные катушки.

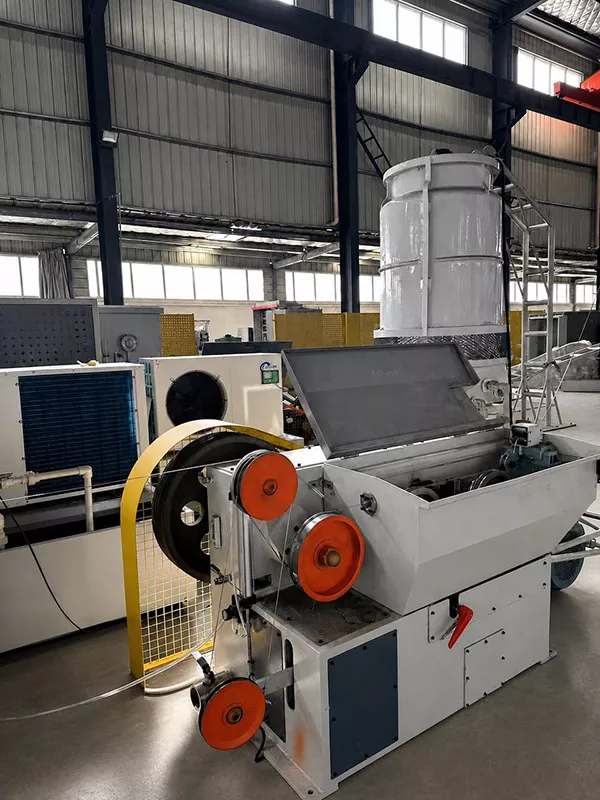

Чертежная машина

Медную проволоку протягивают через фильеры до диаметра 2,6-3,0 мм, готовую к прокатке.

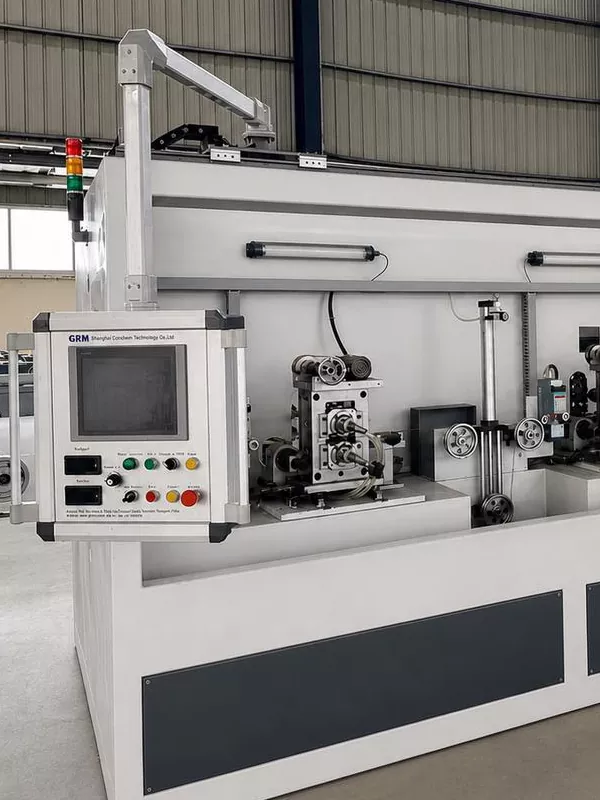

4-х рулонная подставка

Круглая медная проволока сворачивается в плоскую ленту с контролируемой точностью по ширине и толщине.

Отжиг

Отжиг при коротком замыкании используется с защитой инертным газом и охлаждением циркулирующей водой для улучшения механических свойств медной ленты.

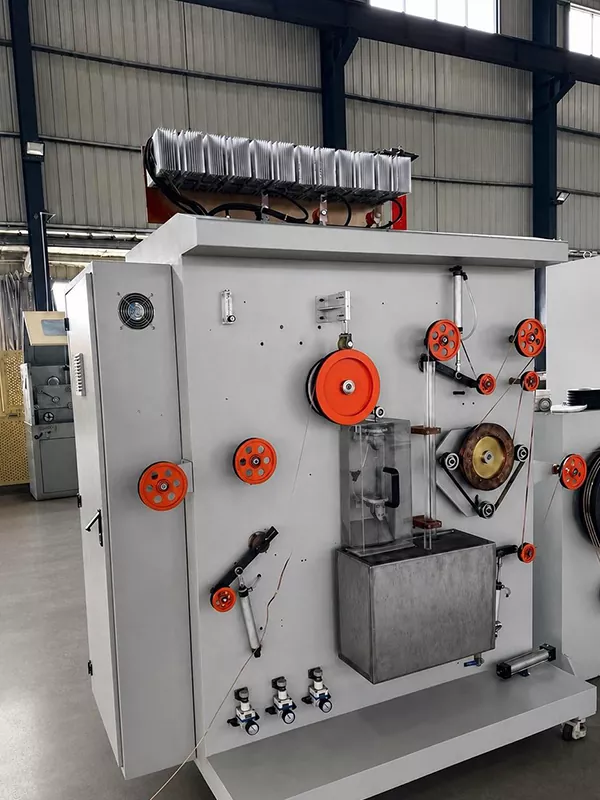

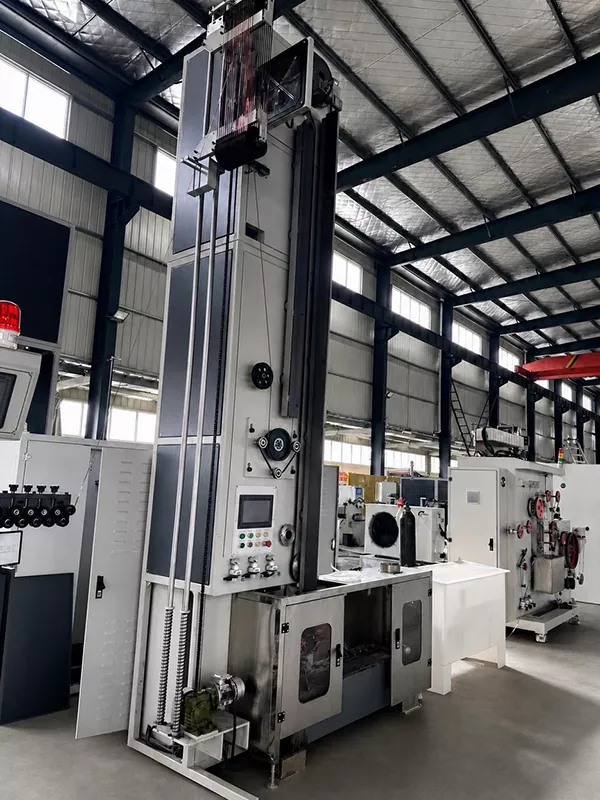

Оловянное покрытие

Используется горячее оловянное покрытие. Воздушные ножи контролируют толщину слоя олова, а охлаждающие вентиляторы помогают стабилизировать качество поверхности. Толщина одностороннего олова: 0,01-0,025 мм.

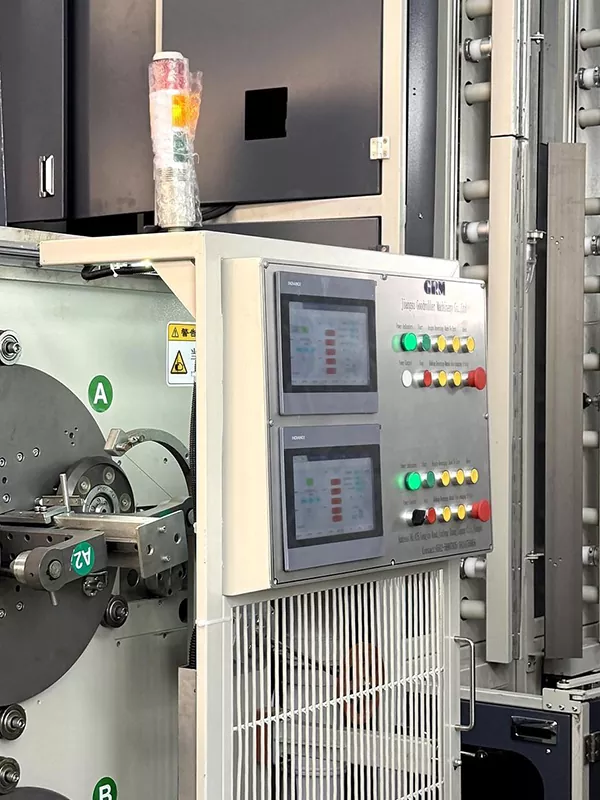

Автоматическая смена катушки

Дополнительные функции включают в себя сервоперемещение, автоматическую смену катушек, автоматическую резку и автоматическую намотку ленты.

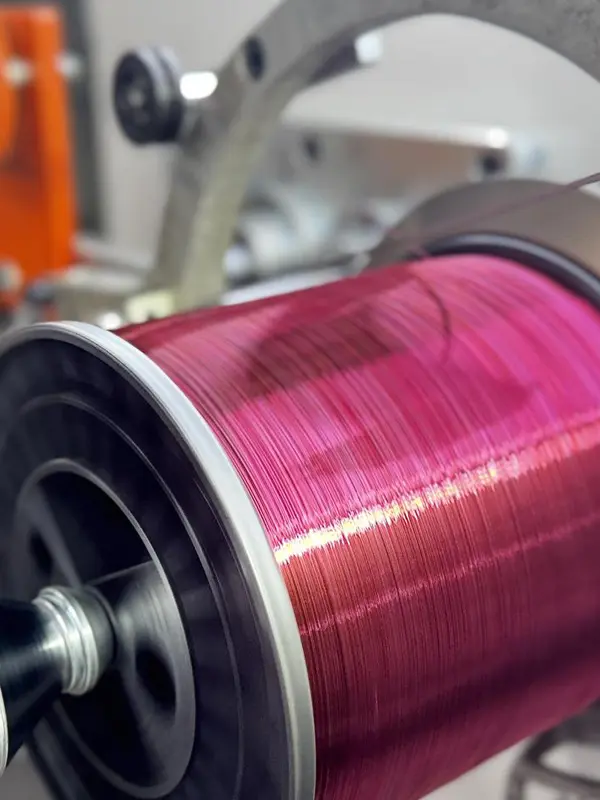

Прецизионный прием

Намотка шпули: до 30 кг.

Намотка блинной катушки: по желанию 1-2 кг.

НИОКР и патенты

С 2015 года GRM продолжает разработку оборудования для производства лент фотоэлектрических соединений и ленточных шин. Компания получила множество технических патентов, связанных с прецизионной прокаткой, интеграцией производственных линий и процессами производства фотоэлектрических лент.

Запатентованные технологии GRM для оборудования для производства фотоэлектрических лент

Ключевые особенности

Непрерывное производство от ввода медного провода до выпуска готовой луженой ленты шин.
Улучшенная размерная стабильность, однородность покрытия и качество намотки.
Координация натяжения и автоматическая намотка помогают сократить перерывы в производстве и необходимость ручного вмешательства.
Поддерживает производство как стандартных ленточных шин, так и отражающих ленточных шин для удовлетворения различных требований к материалам фотоэлектрических модулей.
Предоставляет производителям фотоэлектрических лент интегрированное производственное решение, ориентированное на управление процессом, стабильность продукции и эффективность производства.

Часто задаваемые вопросы

1.Каков размерный ряд готовой продукции?

Готовая ширина: 3-8 мм.

Толщина готового изделия: 0,2-0,4 мм.

2.Каковы диапазоны допусков и механических свойств?

Допуск по ширине: ±0,085 мм.

Допуск по толщине: ±0,01 мм.

Предел прочности: ≥260 МПа.

Предел текучести: 90-130 МПа.

3.Какой метод покрытия оловом используется?

В линии используется горячее оловянное покрытие, полностью покрывающее ленту, включая оба боковых края.

4.Как измеряется ширина и толщина продукта?

Четвертая клеть четырехклетевого прокатного стана оснащена двумя лазерными измерительными системами: одной для измерения ширины, другой для измерения толщины. Данные измерений могут отображаться на HMI.

5.Какие материалы можно обрабатывать?

Линия по производству ленточных фотоэлектрических шин в основном предназначена для производства проводов из бескислородной меди TU1. Могут быть предоставлены индивидуальные конфигурации в соответствии с различными медными сплавами, размерами продукта и особыми требованиями к ленте.
