Как прокатный стан сложного профиля может уменьшить количество отходов, сохраняя при этом жесткие допуски?

Контур

• Определите сложные профили и почему они сложнее стандартных каналов или простых трубок.
• Определите наиболее распространенные производственные проблемы: скручивание, изгиб, пружинение, дефекты поверхности и частые регулировки.
• Объясните особенности оборудования и настройки, которые повышают стабильность: жесткость, стратегию проектирования валков, управляемое формование и управление натяжением.
• Покажите, как полная линия (разматыватель → правка → формовка → правка → обрезка по длине) помогает обеспечить постоянство.
• Предоставьте ориентированный на покупателя контрольный список, таблицу решений и понятный раздел часто задаваемых вопросов.

Что на самом деле делает прокатный стан сложного профиля

A Прокатный стан сложного профиляпредназначен для формирования деталей с несколькими радиусами, ступенями, кромками, смещениями и функциональными особенностями — часто за один проход. контролируя геометрию по длине, ширине и толщине. По сравнению с более простыми формами, сложные профили усиливают небольшие вариации: Незначительные изменения в толщине полосы, наборе бухт, смазке или выравнивании входа могут проявиться в виде скручивания, «улыбки», изгиба или неравномерной высоты фланца.

Ключевая цель — не просто «формирование формы». Он делает этопредсказуемо, смена за сменой, катушка за катушкой — без постоянной ручной настройки. Именно здесь жесткость стана, центровка клети, стратегия оснастки валков и управление процессом отделяют стабильную линию от напряженной.

Болевые точки профилей «идеально на бумаге»

Сложные разделы часто выходят из строя предсказуемым образом. Вот проблемы, о которых покупатели чаще всего упоминают, когда заменяют старое оборудование или масштабируют производство:

• Поворот и развал:Профиль вращается по своей длине или изгибается вбок, что создает проблемы при установке на выходе.
• Волнистость и бантик:Непостоянная энергия формовки или остаточное напряжение приводят к тому, что деталь не сидит ровно и не собирается аккуратно.
• Пружинный дрейф:«Та же настройка» не дает того же размера, особенно когда изменяются свойства катушки.
• Трещины на краях и следы на поверхности:Неправильная формовка клетей на ранних стадиях, плохая обработка валков или неправильная смазка приводят к возникновению дефектов.
• Медленные переключения:Слишком много проб и ошибок при наборе номера после смены рулонов снижает пропускную способность.
• Высокий процент отходов в начале/конце рулона:Нестабильность входа и эффект хвоста создают потери, которые быстро накапливаются.

Большинство из них не являются «проблемами оператора». Это системные проблемы: выравнивание, жесткость, направление и то, как формирующийся путь справляется со стрессом.

Как правильная настройка мельницы решает проблему размерного смещения

Хорошо продуманныйПрокатный стан сложного профилясначала фокусируется на стабильности, а затем на скорости. Обычно это улучшает результаты за счет сочетания структурного проектирования. и интеллектуальная конфигурация — в зависимости от вашего профиля, диапазона материалов и требований к допускам.

1) Жесткость и выравнивание, которые остаются на месте

• Стойки высокой жесткости и стабильные конструкции основания помогают предотвратить микропрогибы, которые проявляются в изменении размеров.
• Повторяемые регулировки (с четкими шкалами или цифровыми показаниями) уменьшают зависимость от «племенных знаний».
• Постоянное качество подшипников и шпинделя уменьшает следы вибрации на чувствительных поверхностях.

2) Формирование пути, позволяющего управлять стрессом, а не форсировать его.

• Прогрессивная формовка распределяет деформацию по стойкам, снижая краевое напряжение и риск растрескивания.
• Направленное формование и правильная боковая поддержка могут предотвратить перекручивание до его начала.
• Стратегическое использование стендов для разбивки, плавниковых проходов и калибровки может улучшить окончательный контроль геометрии.

3) Вход и контроль натяжения, защищающий первые 50 метров.

• Улучшение разматывания, выпрямления и выравнивания позволяет сократить набор рулонов и обеспечить стану стабильный «исходный материал».
• Стабильное направление на первые клети улучшает повторяемость и уменьшает количество брака при запуске.
• Для более длинных линий встроенная координация натяжения или скорости может предотвратить легкое натяжение, искажающее сложные элементы.

4) Выпрямление и постформальная коррекция там, где это важно.

• Линейные выпрямители и корректирующие устройства помогают устранить эффекты остаточного напряжения, вызывающие изгиб и волну.
• Системы резки по длине с надежными измерениями уменьшают отклонения по длине и улучшают последующую сборку.

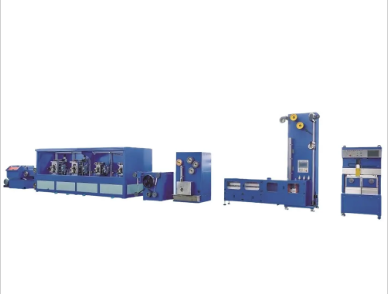

Типичная конфигурация линии и опции

Многие производственные линии для сложных профилей включают один и тот же «позвоночник», а затем добавляют опции, основанные на целевых допусках и геометрии детали. Поставщикам нравитсяЦзянсу Youzha Machinery Co. Ltd.обычно поддерживают настраиваемые конструкции линий, что позволяет подобрать оборудование к семейству продуктов вместо того, чтобы заставлять один профиль устанавливать правила для всего.

• Разматыватель + обработка рулонов:стабильная подача, дополнительное гидравлическое расширение, тележка для катушек и защитные блокировки.
• Выравнивание/выпрямление:уменьшает память катушки и улучшает согласованность ввода.
• Кормление и сопровождение:боковые направляющие, входные столы и средства выравнивания для стабилизации первых стоек.
• Формирование стендов:последовательность, разработанная вокруг профиля; могут включать в себя клети с приводом и без привода в зависимости от процесса.
• Встроенная коррекция:выпрямители, контроль скручивания или калибровка в зависимости от поведения профиля.
• Отрезка по длине и биение:летающее отключение или стоп-старт, измерение, штабелирование и защита готовых поверхностей.

Контрольный список выбора для покупателей и инженеров

Когда вы сравниваете машины, легко сосредоточиться на скорости или количестве стендов. Для сложных профилей лучший подход — оценить, как система защищает повторяемость и уменьшает вмешательство.

• Профильное семейство подходит:Вы формируете одну деталь или множество похожих фигур? Стратегия использования модульных инструментов может иметь большее значение, чем просто скорость.
• Диапазон материалов:Толщина, предел текучести, покрытия и допустимые отметки на поверхности должны определять качество обработки валков и подход к формованию.
• Цели толерантности:Определите важнейшие для качества размеры (высоту полки, ширину полотна, крутку на метр, пределы прогиба) перед тем, как выбрать стан.
• Ожидания от замены:Как часто будут меняться инструменты? Ищите повторяемые настройки, четкие ссылки на настройки и эффективный доступ.
• Загрузка оператора:Какие корректировки ожидаются при стабильной работе? Ваша цель — «установить и бежать», а не «присматривать за детьми и гоняться».
• План качества:Подтвердите, какие методы измерения и отбора проб вы будете использовать (и как их поддерживает конструкция линии).
• Возможности послепродажного обслуживания:Улучшение оснастки, доступность запасных частей и удаленная поддержка могут решить вашу долгосрочную безотказную работу.

Болевые точки и практические меры противодействия

Контроль процессов и качество, которые окупаются

Оборудование имеет значение, но дисциплина умножает результаты. Наиболее стабильные линии профиля имеют несколько общих черт:

• Процедура запуска:прежде чем увеличивать скорость, проверьте выравнивание входа, контакт направляющих и настройки первой опоры.
• Контрольные точки первой статьи:заранее измерьте важнейшие для качества параметры и запишите окончательные «хорошие» настройки.
• Отслеживаемость катушек:регистрируйте идентификатор рулона, толщину и основные свойства, чтобы можно было соотнести отклонение размеров с материалом.
• Защита поверхности:Содержите валки в чистоте, следите за наличием мусора и защищайте готовые профили при биении/укладке.
• Обучение, соответствующее реальности:научите операторов, на что на самом деле влияет каждая регулировка (поворот, изгиб или высота фланца).

Практика технического обслуживания и оснащения для обеспечения повторяемости

Сложные профили наказывают за небольшие механические люфты. Если повторяемость внезапно ухудшается, то зачастую дело не в конструкции валков, а в износе, люфтах или загрязнении.

• Проверка подшипников и соосности:запланируйте проверки, чтобы выявить ранние ослабления, которые перерастают в вибрацию и маркировку.
• Сохранение инструмента:правильно храните рулоны, защищайте готовые поверхности и документируйте историю ремонта.
• Направляющие и контактные поверхности:изношенные направляющие могут создавать асимметричные силы, вызывающие скручивание.
• Смазка и чистота:постоянная смазка снижает нагрев и повреждение поверхности; чистота предотвращает появление царапин.
• Готовность запасных частей:Наличие критически изнашиваемых компонентов сокращает время простоя и предотвращает «временные ремонты», ухудшающие качество.
