Что такое фотоэлектрическая лента и как она производится?

Что такое фотоэлектрическая лента и как она производится?

Фотоэлектрическая лентаявляется важным проводником для передачи тока в фотоэлектрических модулях из кристаллического кремния. Обычно он изготавливается из медного базового материала с высокой проводимостью, который подвергается процессам прокатки, отжига и лужения. В зависимости от применения фотоэлектрические ленты в первую очередь подразделяются на соединительные ленты и ленты шин.

Соединительные ленты соединяют соседние солнечные элементы, проводя ток, генерируемый элементами, в цепочку ячеек. Ленточные шины, которые обычно больше по размеру, собирают ток от цепочек ячеек и направляют его на выходные клеммы модуля или распределительную коробку. Следовательно, точность размеров, прямолинейность, однородность покрытия и механические свойства ленты напрямую влияют на стабильность процесса пайки и долгосрочную надежность модуля.

Почему медную проволоку необходимо сворачивать в плоскую ленту?

Традиционный круглый медный провод нельзя использовать непосредственно в фотоэлектрических модулях; для изменения формы поперечного сечения требуется пластическая деформация, превращающая материал из круглого профиля в плоскую полосу с точным соотношением ширины к толщине.

При производстве лент основной функцией процесса прокатки является не просто «выравнивание медной проволоки», но и достижение стабильной ширины, толщины, качества кромки и плоскостности за счет контролируемой деформации. Колебания ширины могут повлиять на выравнивание пайки, неравномерная толщина влияет на постоянство электрического сопротивления, а плохая прямолинейность может привести к неравномерности намотки и нестабильному лужению на последующих этапах.

Таким образом, процесс прокатки фотоэлектрической ленты требует одновременного контроля деформации материала, координации натяжения, контроля размеров и качества поверхности.

Процесс производства фотоэлектрической ленты

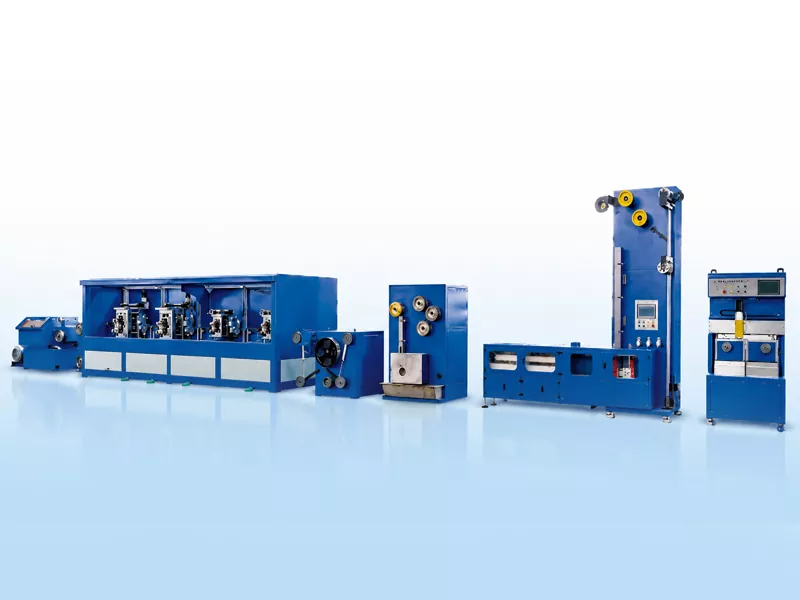

ТипичныйЛиния по производству фотоэлектрических лентВ качестве сырья используется проволока из бескислородной меди TU1. Благодаря таким процессам, как многоэтапное волочение проволоки, прецизионная прокатка, непрерывный отжиг, обработка флюсом, горячее лужение и автоматическая намотка, компания обеспечивает непрерывное производство плоских луженых проводящих лент из круглой медной проволоки.

От медного провода к процессу производства фотоэлектрической ленты

Чертежная машина

4-х рулонная подставка

Отжиг

Оловянное покрытие

Автоматическая смена катушки

Прецизионный прием

Круглая медная проволока → Волочение проволоки → Прецизионная прокатка → Отжиг → Обработка флюсом → Горячее лужение → Автоматическая намотка

Ключевые производственные проблемы

1. Контроль ширины и толщины

Ширина и толщина ленты определяют площадь паяного контакта, постоянство электрического сопротивления и стабильность компоновки модуля. Для широких и тонких шинных изделий даже незначительные колебания во время прокатки усиливаются на последующих этапах лужения и намотки.

2. Плоскостность и прямолинейность полосы.

Плоскостность и прямолинейность полосы влияют на путь во время лужения, стабильность натяжения и аккуратность намотки. Плохая прямолинейность приводит к смещению ленты, что приводит к неравномерной намотке или простоям для корректировок в последующих процессах.

3. Отжиг и механические свойства.

Прокатанные медные полосы требуют отжига для корректировки их механических свойств. Недостаточный отжиг приводит к чрезмерной твердости, что затрудняет последующую пайку и снятие напряжений в модуле; и наоборот, чрезмерный отжиг может поставить под угрозу стабильность производства и постоянство размеров.

4. Равномерность оловянного покрытия

Горячее лужение требует полного покрытия поверхности и краев ленты. Слишком тонкое покрытие ухудшает паяемость, а слишком толстое покрытие увеличивает расход материала и может повлиять на стабильность размеров.

5. Последовательность обмотки

Автоматическая намотка влияет не только на внешний вид изделия, но и на его последующую упаковку, транспортировку и использование. Такие факторы, как контроль натяжения, механизмы перемещения с сервоприводом и методы замены катушек, определяют плотность намотки и выравнивание кромок.

Почему онлайн-измерения важны

При непрерывном производстве ручные выборочные проверки не могут обеспечить своевременную информацию об изменениях ширины и толщины, возникающих в процессе прокатки. Лазерные измерения в режиме онлайн отслеживают отклонения размеров в режиме реального времени и передают данные в интерфейс оператора, что позволяет операторам оперативно корректировать параметры процесса.

Для производителей фотоэлектрических лент ценность онлайн-инспекции заключается не только в обнаружении несоответствующей продукции, но также в минимизации отклонений от партии к партии и повышении единообразия на протяжении непрерывного производства.

Типичный ассортимент продукции

Обычные готовые размеры фотоэлектрических шин составляют от 3 до 8 мм в ширину и от 0,2 до 0,4 мм в толщину. Конкретные требования к размерам, допускам, толщине оловянного покрытия и механическим свойствам определяются конструкцией модуля, процессами пайки и стандартами продукции заказчика.

Заключение

Производство фотоэлектрических лент — это не процесс, включающий использование одной единицы оборудования; скорее, это непрерывный интегрированный процесс, включающий волочение проволоки, прокатку, отжиг, лужение, контроль и намотку. Для производства высокоэффективных фотоэлектрических модулей стабильные размеры ленты, хорошая прямолинейность, равномерное оловянное покрытие и контролируемые механические свойства имеют основополагающее значение для обеспечения качества пайки модулей и долгосрочной надежности.
